Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Όνομα: | ??????????? γαλβανίζοντας μια συμπαγή γέφυρα της Bailey γεφυρών επιτροπής πεζοδρομίων | brand name: | China Harzone |
---|---|---|---|
Υλικό: | Γέφυρα σιδήρου | Χρώμα: | Σύμφωνα με τη λεπτομερή διαταγή |
Πλάτος: | 4.2m/3.2m | Μήκος: | 60m |
Φορτίο: | ακολουθημένο 50t | ||
Υψηλό φως: | Αρθρωτή μεταλλική γέφυρα συμπαγούς πάνελ,αρθρωτή χαλύβδινη γέφυρα αντιδιαβρωτικής βαφής,γέφυρα Bailey Metal Truss |

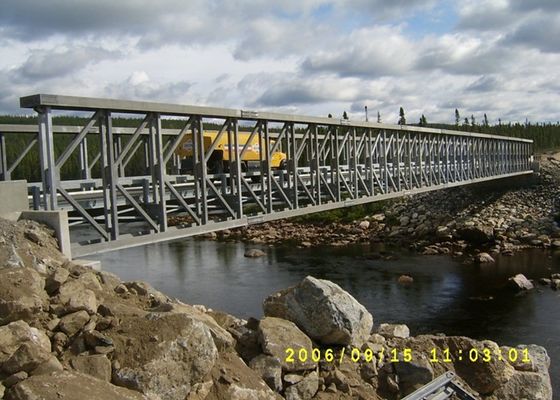

Η μορφή αντιδιαβρωτικής βαφής CB100 Compact Panel Bridge Η Bailey Bridgee (ονομάζεται επίσης γέφυρα συμπαγούς πάνελ ή PSB) κατασκευάζονται από την China Harzone Industry Corp., Ltd. Single Reinforced 2 (DSR2) κατασκευή σύμφωνα με το αίτημα του ιδιοκτήτη.Παρέχουμε όλα τα εξαρτήματα εκτός από τα εργαλεία εκκίνησης.
Πάνελ του Η Μορφή Αντιδιαβρωτικής Είναι Βαφή CB100 Compact Panel Bridge Bailey Bridge
Τα πάνελ του The Form Of Anti-Corosion Is Paint CB100 Compact Panel Bridge Bailey Bridge είναι μονολιθική μονάδα συγκολλημένη στο εργοστάσιο και συναρμολογημένη με πείρο πάνελ στο εργοτάξιο και οι κύριες δομές συναρμολογούνται σύμφωνα με το αίτημα του ανοίγματος και της φόρτωσης.Η απόσταση από τρύπα σε τρύπα του πίνακα είναι 3048 mm και το ύψος είναι 1448 mm.το υλικό της χορδής πάνω και κάτω είναι χάλυβας 10# αυλακώσεων και η μέση είναι χάλυβας 8# αυλακώσεων.
Συστήματα αρμών με τη μορφή αντιδιαβρωτικής βαφής CB100 Compact Panel Bridge Bailey Bridge
Το σύστημα άρθρωσης του The Form Of Anti-Corosion Is Paint CB100 Compact Panel Bridge Bailey Bridge αποτελείται από Raker (για κατασκευή SS), πλαίσιο στήριξης, κάθετο πλαίσιο, κάθετο στήριγμα, ταλαντευόμενο στήριγμα και σχετικό μπουλόνι.
Σύστημα καταστρώματος της μορφής αντιδιαβρωτικής βαφής CB100 Compact Panel Bridge Bailey Bridge
Το σύστημα καταστρώματος του The Form Of Anti-Corosion Is Paint CB100 Compact Panel Bridge Το Bailey Bridge αποτελείται από τραβέρσα, κατάστρωμα και κράσπεδο.Ο τραβέρσα συνδέεται με πάνελ και κατάστρωμα με μπουλόνι.Το υλικό για τον τραβέρσα είναι χάλυβας τύπου H και η κύρια διάσταση είναι 200mm×400mm (πλευρά:200mm×13mm, μέση:374mm×8mm, το κατάστρωμα είναι αντιολισθητική επιφάνεια Q345Aδ4.5 και ο κάθετος χάλυβας είναι χάλυβας τύπου U Q345Aδ5.
Τελικό σύστημα του The Form of Anti-Corosion Is Paint CB100 Compact Panel Bridge Bailey Bridge
Το άκρο της γέφυρας του The Form Of Anti-Corosion Is Paint CB100 Compact Panel Bridge Η γέφυρα Bailey Bridge αποτελείται από αρσενικό άκρο, θηλυκό μετά το τέλος, δοκό σύνδεσης, ρουλεμάν και πλάκα έδρασης.
Εξοπλισμός εκτόξευσης και εργαλεία του The Form Of Anti-Corosion Is Paint CB100 Compact Panel Bridge Bailey Bridge
Ο εξοπλισμός εκτόξευσης και τα εργαλεία του The Form Of Anti-Corosion Is Paint CB100 Compact Panel Bridge Bailey Bridge αποτελούνται από μύτη, ρολό, ρολό βράχου, σύνδεσμο, μπουλόνι και διάφορα κλειδιά.Το μέγιστο φορτίο του κυλίνδρου είναι 25t και του κυλίνδρου βράχου 6t.Η μύτη είναι δομή σαν δίχτυ που συναρμολογείται από εξαρτήματα γέφυρας (δεν προσφέρονται σε αυτό το έργο).
Οι μηχανικές ιδιότητες του Q345B
Σημείο απόδοσης,σμικρόMPa |
Αντοχή σε εφελκυσμό σσιMPa |
Επέκταση ποσοστού δs, |
Έργο διάσεισης,Akv, (κάθετη), J |
Δοκιμή κάμψης 180 δ= διά. a= πάχος (διά.) |
|||||||||
πάχος (διάμετρος, μήκος πλευράς), mm | +20℃ | 0℃ | -20℃ | -40℃ | |||||||||
≤16 | >16~35 | -35~50 | -50~100 | Οχι λιγότερο από | πάχος (διά., mm) | ||||||||
Οχι λιγότερο από | ≤15 | >16~100 | |||||||||||
345 | 325 | 295 | 275 | 470~630 | 21 | 34 | d=2a | d=3a |
